铁道车辆电子产品《EN50155-2017》高温试验规范

作者:moleon编辑:瑞凯仪器来源:www.dgrk17.com发布时间:2021-01-13 17:07:00

1试验目的

考核被试品在经历高温高湿环境后性能是否正常。

2参考标准

IEC60068-2-30-2005(testAbVariante2)。

3试验条件

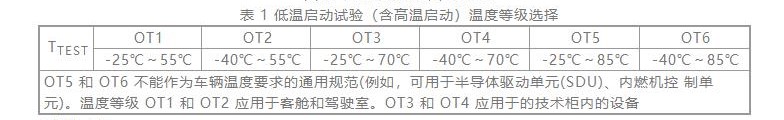

试验条件详见图 1、图 2、图 3,其中 TTEST从表 1中选取

4试验步骤

A循环

a)将进行性能检测后的被试品安装在高温试验箱内;

b)以1℃/min的速率将箱内温度从常温升至TTEST;

c)保持至少2h使被试达到温度稳定;

d)启动被试品使其工作,并保持6h,进行性能检测;

e)使被试品停止工作,将箱内温度以1℃/min降至常温;

f)箱内常温保持至少1h后启动被试品使其工作,并进行性能检测。

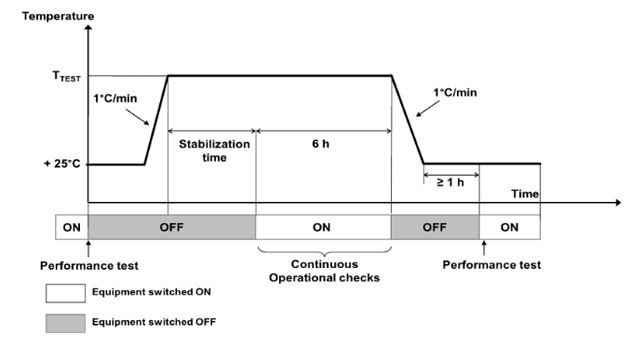

图 1 干热试验曲线图-A 循环

1 干热试验曲线图-A 循环


B循环

a)将进行性能检测后的被试品安装在高温试验箱内;

b)以1℃/min的速率将箱内温度从常温升至TTEST;

c)保持至少2h使被试达到温度稳定;

d)启动被试品使其工作,并保持6h,进行操作检查;

e)使被试品停止工作,以1℃/min的速率将箱内温度升至TTEST+15℃;

f)启动被试品使其工作,并保持10min,进行操作检查;

g)使被试品停止工作,将箱内温度以1℃/min降至常温;

h)箱内常温保持至少1h后启动被试品使其工作,并进行性能检测。

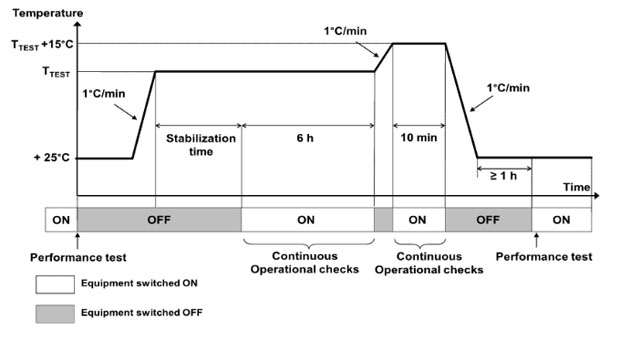

图 2 干热试验曲线图-B 循环

2 干热试验曲线图-B 循环


C循环

a)将进行性能检测后的被试品安装在高温试验箱内;

b)以1℃/min的速率将箱内温度从常温升至TTEST+15℃;

c)保持至少2h使被试达到温度稳定;

d)启动被试品使其工作,并保持10min,进行操作检查;

e)被试品保持工作状态,以1℃/min的速率将箱内温度降至TTEST;

f)保持箱内温度6h,进行操作检查;

g)使被试品停止工作,将箱内温度以1℃/min降至常温;

h)箱内常温保持至少1h后启动被试品使其工作,并进行性能检测。

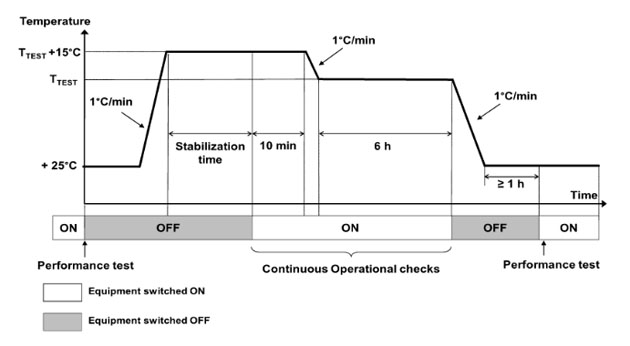

图 3 干热试验曲线图-C 循环

3 干热试验曲线图-C 循环

低温启动试验


5试验要求

设备要求:试验箱应能达到最高温度85℃,且升降温速率能达到1℃/min;

结果要求:性能测试结果应满足等级A的要求
