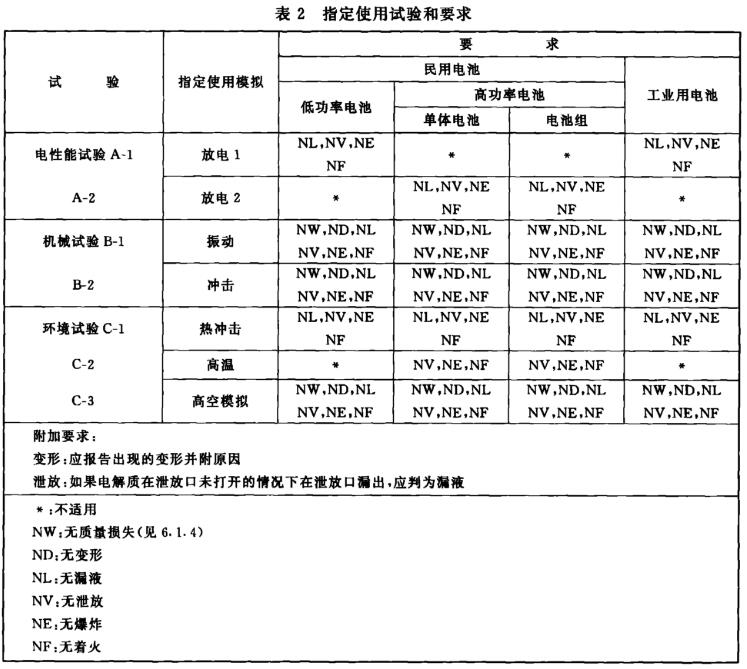

表2列出了指定使用试验要求：

试验方法

1、电性能试验A-2——放电2

a）目的

该试验模拟电池用于照相机以及类似的应用。通常规定，在照相机应用试验中，做电流约为1A的脉冲放电试验，当安装了胶卷驱动马达时，则有连续电流流过。

b）试验方法

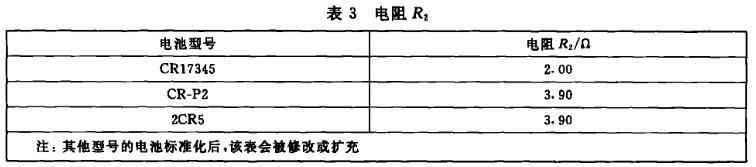

从表3选取电阻R₂，使未放过电的电池连续放电。

试验应分别在（20±2）℃下和在（60±2）℃进行24h.

c）要求。

见表2。

2、机器试验B-1——振动（模拟震动试验箱）

a）目的

该试验模拟运输过程中的振动，试验条件在UN（1995）[14]和其他文件中规定。

b）试验方法

被试电池应经受振幅为0.8mm（最大位移为1.6mm）的简单谐振。频率以1Hz/min的速率在10Hz~55Hz范围内变化，经过90min~100min后复原。在电池的三个互相垂直的轴向对被试电池进行试验，对于只有两个对称轴的被试电池，对电池的两个垂直的轴向进行试验。

未放过电的和放电完全的电池都应试验。

c）要求

见表2。

3、机械试验B-2——冲击

a）目的

该试验模拟运输过程中的碰撞和粗暴装卸的情形，试验条件在UN（1995）[14]和其他文件中规定。

b）试验方法

用能固定被试电池的所有表面都坚固的固定架将被试电池固定在试验机上。每个被试电池应经受大小相同的三次冲击，在三个互相垂直的轴上各一次。每次冲击施加在被试电池的一个而上，冲击过程中被试电池以这样的方式加速：在最初的3ms内，最小平均加速度为75×9.8m/s²，最大加速度应在125×9.8m/s'~175X9.8m/s²之间。

未放过电和放电完全的电池都应试验。

c）要求

见表2。

4、环境试验℃-1——热冲击

a）目的

该试验用来评估在温度快速变化的条件下电池的整体密封性能。

b）试验方法

被试电池在（75±2）℃的温度下放置48h，接着在（-20±2）℃的温度下放置6h，再在室温下放置至少24h。每次不同温度之间转换的最长时间为5min。在试验时，应采取适当的防护措施，保护电池在低温存放后再回升到室温过程中免受冷凝水的影响。

热冲击试验用做过高空模拟的电池来做。

c）要求

见表2。

高低温湿热试验箱-瑞凯

5、环境试验C-2——高温（高低温湿热试验箱）

a）目的

该试验模拟：

1）在过热保护装置不能适时动作时的情形；

2）电池长时间暴露在高温下。

b）试验方法

被试电池在（100±2）℃放置5h，接着在（20±2）℃放置8h；另一试验为：被试电池在（60±2）℃放置30天，再在（20±2）℃放置8h.。

c）耍求

见表2。

7、环境试验c-3——高空模拟

a）目的

该试验模拟空运时的低压环境，试验条件在UN（1995）[14]及其他文件中规定。

b）试验方法

被试电池在压力为11.6Pa或更低、温度为（20±2）℃的环境中下至少放咒6h。

c）要求

见表2。
